Арматура трубопроводная для АЭС
| Рабочие среды: | техническая вода, морская вода, масла, пар, конденсат, газообразные среды, жидкие радиоактивные отходы (ЖРО) и прочие рабочие среды по Приложению1 НП-068-05. |
| Класс безопасности по ОПБ 88/97 НП-001-97: | 2, 3 |
| Группа оборудования по ПНАЭ-Г-008-89: | В, С |
| Класс герметичности по ГОСТ Р 54808-2011 | А |
| Категория сейсмостойкости по НП-031-01 | I |
| Модификация по управлению: | ручное дистанционное |
Оборудование для АЭС прошло специальную процедуру сертификации оборудования, изделий и технологий для ядерных установок, радиационных источников и пунктов хранения.

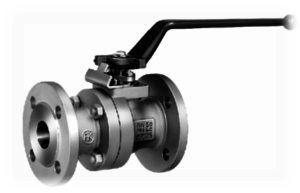

Краны запорные шаровые
Краны шаровые с плавающим шаром и уплотнением PTFE DN 15-200 РN 1,0 — 4,0 МПа для рабочих сред с температурой до 100 °С.
Краны шаровые выпускаются в обычном исполнении из углеродистой стали и в специальном исполнении из нержавеющей стали, стойкой к агрессивным средам.
Корпус разъемный. Кран ремонтопригоден без вырезки из трубопровода.
Конструкция сальникового узла не требует технического обслуживания в процессе эксплуатации. Уплотнение набивки сальника осуществляется за счет специальных подпорных колец и обеспечивает отсутствие протечек рабочей среды через сальниковое уплотнение (исполнение по Ta-Luft).
Исполнение Вала затвора с системой «Anti-blow out» исключает выброс вала из корпуса в случае смены сальника без снятия давления в системе.
Герметичность класс А по ГОСТ Р 54808-2011 в обоих направлениях.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ -7-009-89.

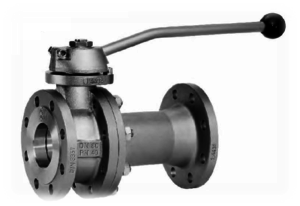

Краны запорные шаровые с металлическим уплотнением
Краны шаровые с плавающим шаром и уплотнением «металл-по-металлу»
DN 15-200 РN1,0 — 4,0 МПа для рабочих сред с температурой до 250 °С.
Материал корпусных деталей — углеродистая или нержавеющая сталь, литое и кованое исполнение.
Корпус разъемный. Кран ремонтопригоден без вырезки из трубопровода.
Эластичные графитовые пружинные элементы в сочетании с тарельчатыми пружинами из специальной высокопрочной стали (Inconel) обеспечивают высокую плотность прилегания уплотнительных поверхностей к шару, компенсируют температурные расширения.
Наличие широкой номенклатуры специальных усиливающих покрытий для шарового затвора и уплотнительных колец, модульной структуры уплотнительных колец позволяет использовать краны шаровые для агрессивных сред, вязких и загрязненных сред, суспензий, пульп, сред с повышенным содержанием твердых включений и шлама.
Очищающий эффект уплотнительных поверхностей. Конструктивная особенность кромок уплотнительных колец — возможность удаления отложений с поверхности шара при каждом его повороте.
Герметичность класс А по ГОСТ Р 54808-2011 в обоих направлениях.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ -7-009-89.

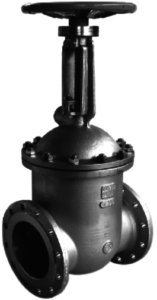

Задвижки запорные клиновые
Задвижки запорные клиновые DN 50–600 РN 1,6 – 4,0 МПа с выдвижным шпинделем предназначены для рабочих сред с температурой до +250 °С.
Корпус задвижек — литой. Материал корпусных деталей — углеродистая или нержавеющая сталь.
Соединение корпуса с крышкой фланцевое, уплотнение соединения обеспечивается прокладкой Sigraflex.
Затвор задвижек – клиновой, двухдисковый, эластичный. Конструкция запорного элемента в процессе эксплуатации исключает заклинивание при колебаниях температуры.
Герметичность класс В по ГОСТ Р 54808-2011 в обоих направлениях. Наплавка уплотнительных поверхностей: ЦН-6; ЦН-12; Antinit Dur 290; Antinit Dur 500; Сorodur NCO 500R.
Сальниковый узел имеет обратную плотность – на шпинделе и крышке бугельной предусмотрены уплотнительные фаски, отсекающие проход среды в сальниковую камеру при крайнем верхнем положении затвора.
Место установки: горизонтальный или вертикальный трубопровод.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ -7-009-89.

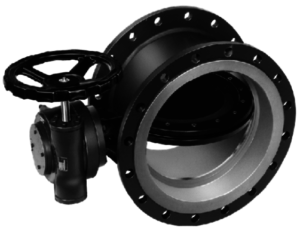

Затворы запорные дисковые двухэксцентричные
Затворы запорные дисковые поворотные двухэксцентричные DN 300-2000 РN 0,6-4,0 МПа для рабочих сред с температурой до +70 °С.
Материал корпуса затворов – углеродистая сталь, нержавеющая сталь, углеродистая сталь с гуммировкой внутренних рабочих поверхностей для использования на агрессивных средах и морской воде.
Легкосменное уплотнение. Материал уплотнения: EPDM, PTFE, Perbunan.
Вал затвора закреплен в подшипниках скольжения. Материал уплотнения по валу Perbunan.
Герметичность класс А по ГОСТ Р 54808-2011 в обоих направлениях. Возможность регулирования потока. Конструкция затворов компактная и имеет минимальный вес.
Двухэксцентриковая конструкция затвора значительно сокращает износ и крутящий момент при открытии-закрытии, тем самым увеличивает срок службы арматуры и межремонтные периоды.
Конструкция затвора предусматривает наличие установочных опор и возможность крепления изделия к строительным конструкциям.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ-7-009-89.

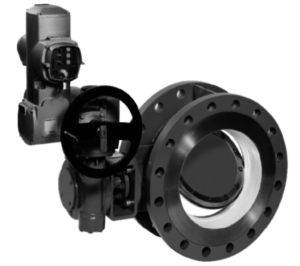

Затворы запорные дисковые трехэксцентричные
Затворы запорные дисковые поворотные трехэксцентричные DN 100-2000 РN 0,6-4,0 МПа для рабочих сред с температурой от – 200 °С до +450 °С. Материал корпуса затворов – углеродистая сталь или нержавеющая сталь. Затвор рассчитан на применение в качестве запорного и регулирующего устройства.
Тип уплотнения: «металл-металл». Седло и пластинчатое уплотнение из коррозионностойкой легированной стали.
Тройной эксцентриситет обеспечивает надежность работы арматуры — повышенный ресурс, высокую герметичность.
Вал затвора цельный, обеспечивает жесткость диска в процессе эксплуатации. Материал уплотнения по валу Graphit.
Герметичность класс А по ГОСТ Р 54808-2011 в обоих направлениях.
Конструкция затвора предусматривает наличие установочных опор и возможность крепления изделия к строительным конструкциям.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ -7-009-89.

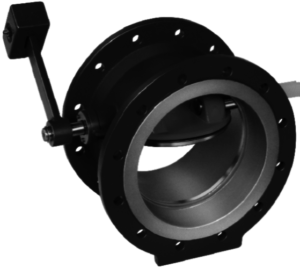

Затворы обратные дисковые
Затвор обратный дисковый поворотный двухэксцентричный DN 300-2000 РN 0,6-1,6 МПа для рабочих сред с температурой до +70 °С предназначен для установки на трубопроводах АЭС с целью предотвращения обратного потока рабочей среды.
Материал корпуса – углеродистая сталь, нержавеющая сталь, углеродистая сталь с гуммировкой внутренних рабочих поверхностей для использования на агрессивных средах и морской воде.
Легкосменное уплотнение. Материал уплотнения: EPDM, PTFE, Perbunan.
Вал затвора закреплен в подшипниках скольжения. Материал уплотнения по валу Perbunan.
Двухэксцентриковая конструкция затвора значительно сокращает износ и крутящий момент при открытии-закрытии, тем самым увеличивает срок службы арматуры и межремонтные периоды.
Конструкция затвора предусматривает наличие установочных опор и возможность крепления изделия к строительным конструкциям.
Конструктивной особенностью затвора обратного является наличие рычага с противовесом и демпфирующих устройств с масляным торможением. Рычаг с грузом гарантируют плотное закрытие арматуры, демпфирующая гидравлическая система плавно притормаживает диск, исключая риск возникновения гидроудара и повреждения трубопровода. Настраиваемое демфирующее устройство позволяет настроить скорость закрытия диска арматуры.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ -7-009-89.

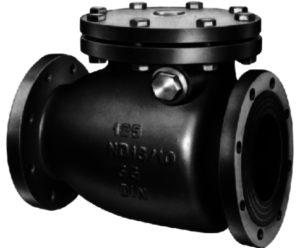

Клапаны обратные
Клапан обратный DN 50-300 РN 1,0-4,0 МПа для рабочих сред с температурой до +350 °С.
Клапан имеет литой корпус. Материал корпуса – углеродистая сталь, нержавеющая сталь. Материал уплотнения: «металл-металл».
Клапан ремонтопригоден без вырезки из трубопровода.
Для обеспечения плотного закрытия арматуры и настройки скорости закрытия диска клапан обратный оснащен рычагом с передвижным противовесом.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ -7-009-89.

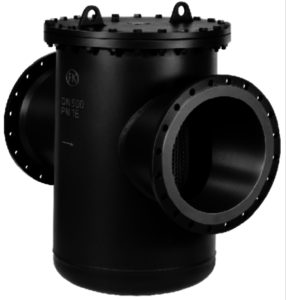

Грязеуловители
Грязеуловитель в горшковом исполнении DN 50-600 РN 0,6-4,0 МПа для рабочих сред с температурой от -10 °С до +300 °С. Материал корпуса – углеродистая или нержавеющая сталь. Тип присоединения — фланцевое или под приварку. Фильтрующий элемент из нержавеющей стали, размер ячейки 0,96 мм.
В конструкции предусмотрено: пробка для выпуска воздуха в крышке грязеуловителя и пробка для опорожнения в нижней части корпуса.
Тип присоединения:
- фланцевое, присоединительные фланцы по ГОСТ, DIN;
- с концами под приварку. Тип разделки по НП-068-05, присоединительные размеры по ПНАЭГ -7-009-89.

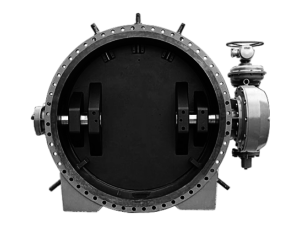

Клапаны герметические вентилляционные
Для систем вентиляции АС, а так же других отраслей энергетики и промышленности для установки в качестве запорных устройств АО «Фаворстрой» предлагает к поставке Клапаны герметические вентиляционные DN 200-2000 РN 0,25-0,6 МПа.
Клапаны могут использоваться в качестве противопожарных клапанов систем вентиляции зданий и сооружений. Клапаны герметические вентиляционные в стандартном исполнении изготавливаются с уплотнением EPDM, PTFE для рабочих сред с температурой до +120 °С и в специальном исполнении с уплотнением «металл-металл» для рабочих сред с температурой до +450 °С.
Материал корпуса – углеродистая сталь, углеродистая сталь с гуммировкой внутренних рабочих поверхностей, нержавеющая сталь.
Корпуса гермоклапанов сварные кольцевые, внутри которых расположен диск со смещенной осью относительно корпуса. Уплотнение по штоку – сальниковое.
Тип присоединения — фланцевое, присоединительные фланцы по ГОСТ, DIN;
Управление гермоклапанами осуществляется в ручную (при помощи маховика) или дистанционно (электроприводом). При необходимости вынесения узла управления на расстояние от оси воздуховода возможно исполнение гермоклапана с удлинением вала до 5 метров.
